Bridge board Williams 3 à 11HOMEPIN
95,09 €
Aucune taxe
Bridge board Williams 3 à 11 & Data East HOMEPIN
Un grand nombre de jeux Williams n'ont pas de fusibles dans les circuits 18V (lampes contrôlées) et 34V (solénoïdes) avant les ponts redresseurs. En raison de l'absence de fusibles, ces jeux peuvent connaître de graves problèmes. Lorsqu'un court-circuit se produit dans un pont redresseur, il y a un risque de brûler les fils du transformateur aux ponts redresseurs. Dans le pire des cas, c'est même le transformateur qui part en fumée. Dans le meilleur des cas, le fusible principal saute et éteint la machine. Vous trouverez au bas de la page quelques exemples de ce qui peut se passer.
Pour remédier à ce problème, il est conseillé de placer simplement des fusibles dans le circuit avant les ponts redresseurs. Une solution tout à fait réalisable. Un autre problème pourrait être le très grand condensateur dans le circuit 18V. La durée de vie de 10 à 15 ans est déjà largement dépassée pour toutes les machines. Ce n'est plus un problème pour les lampes contrôlées, mais l'électronique pourrait s'y opposer. Lorsque vos lampes contrôlées brûlent moins bien, il peut y avoir un problème avec le pont redresseur. Tous ces problèmes peuvent être résolus en utilisant cette carte de pont !

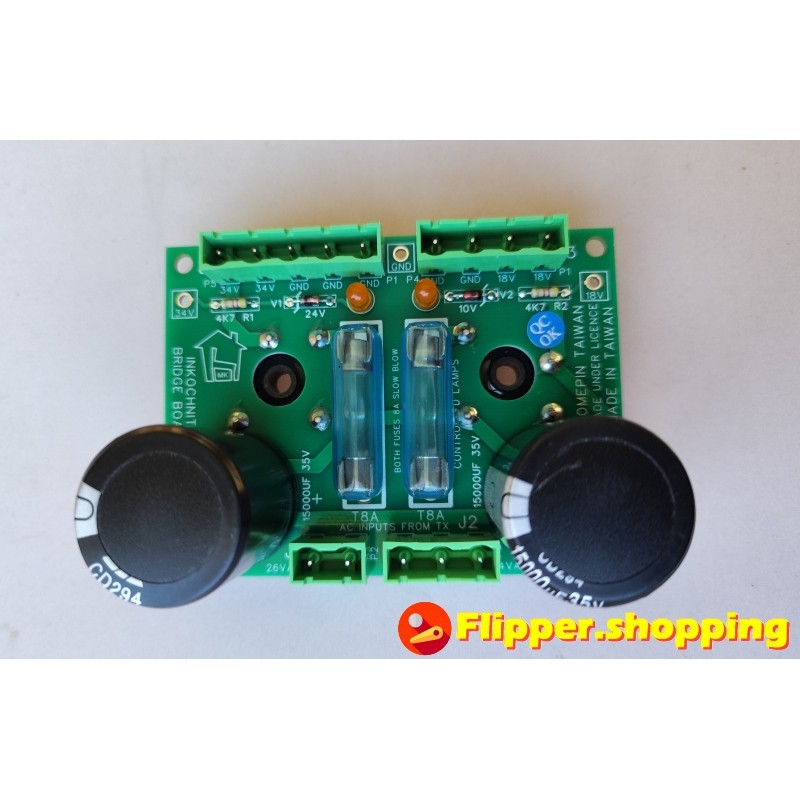

Sur cette carte se trouvent les ponts redresseurs, les condensateurs de remplacement et les nouveaux fusibles ajoutés. Ces composants peuvent vous servir pendant encore 10 à 15 ans et sont facilement disponibles. Les connexions à vis sont simples et ne nécessitent pas de compétences en soudure. Les ponts redresseurs se trouvent à l'arrière de la carte et sont également utilisés pour le montage de la carte dans la boîte arrière. De cette façon, les ponts redresseurs bénéficient d'un refroidissement optimal à travers la plaque métallique de la boîte arrière de la machine. Si vous le souhaitez, vous pouvez également monter les ponts redresseurs sur la face avant de la carte, mais il est conseillé d'utiliser un corps de refroidissement supplémentaire et des entretoises de montage. De plus, cette nouvelle carte dispose de 2 leds pour vérifier si l'alimentation de sortie est présente.
Vous pouvez utiliser cette carte dans TOUS les jeux de Williams System 3 jusqu'au System 11A et dans de nombreux jeux Data East et Sega.
1 carte en stock au 15/10/2024
